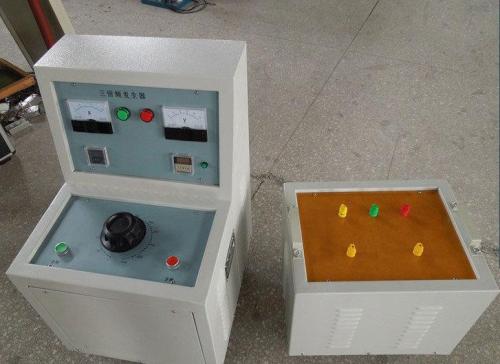

5kva/360v/150hz三倍频感应耐压试验装置

5kva/360v/150hz三倍频感应耐压试验装置


产品概述：

5kva/360v/150hz三倍频感应耐压试验装置，是根据国标GB1094.3-85《电力变压器第三部分 绝缘水平和绝缘试验》及GB6495-86《干式电力变压器》规定的试验方式、试验电路组成的;由发电机组提供倍频交流电源，经过倍频发电机电源隔离滤波器滤除电源线路高频干扰信号和发电机组谐波信号后，施加在变压器的低压端，高压端感应出试验高电压，进行局放试验。

产品别称：

三倍频感应耐压装置、三倍频发生器、三倍频感应电压发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、三倍频电源发生器

配置表：

使用方法：

１、按工作原理图接好线路。变压器外壳、操作台等必须接地良好。

２、接通电源，操作台上的绿色指示灯亮，再按起动按钮，红色指示灯亮，显示升流器等待升流。

３、顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。为了保证测试精度，可在仪表接线柱上串接一标准电流表。

４、5kva/360v/150hz三倍频感应耐压试验装置试验中，一旦出现异常情况，应立即切断电源，查明原因后再进行试验。

５、试验完毕，必须将调压器调回零位，按停止按钮切断电源；切断工作电源后，方可拆除试验接线，以保证安全。

注意事项：

１、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。

２、新安装和长时间不用的变压器，运行前应用１５００兆欧表分别测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于０.５兆欧时，方可使用。

３、使用中，升流变压器和操作台必须可靠接地，以保证安全。

４、升流时应缓慢均匀，搬运时应避免过大的震动。

５、调压器与电刷接触表应保持清洁，视情况可用９０％酒精蘸棉纱擦拭干净
