本实用新型专利技术公开了一种基于PLC的自动化电气控制台，包括上台体、下台体和操作台，所述上台体的前侧设置有显示器，所述上柜体的后侧设置有散热装置，所述上台体的底部连接有操作台，所述操作台顶部安装有保护罩壳，所述保护罩壳的侧壁开有通孔，所述通孔内插接有隔板，所述操作台的底部连接有下台体，所述下台体的左侧壁设置有外接电源，所述下台体的右侧壁设置有处理器，所述下台体的底部四角处安装有防滑支腿。本实用新型专利技术通过智能控制散热装置，散热效果好，节约资源，通过保护罩壳上开有与按钮相适配的通孔，可以准确的找到相应按钮，同时不会触碰到其他按钮，通过隔板插入侧壁通孔，可以在不工作时防止灰尘落入。

【技术实现步骤摘要】
一种基于PLC的自动化电气控制台
本技术涉及控制台保护
，特别涉及一种基于PLC的自动化电气控制台。
技术介绍
控制台是由控制台树中的项定义的，可能包括文件夹和其他容器、万维网页和其他管理项。在生产工艺中，通过电气控制台对现场的机械设备进行电气操控，在操控的过程中，需要对数据等进行更改，需要按钮进行操作，以往的控制台上的按钮上设置有的防护罩是翻开进行操作的，这样容易误碰其他按钮，操作失误影响工作效率，以往的控制台散热装置散热效果一般，为此我们提出一种基于PLC的自动化电气控制台。
技术实现思路
本技术的主要目的在于提供一种基于PLC的自动化电气控制台，可以有效解决
技术介绍
中容易误碰其他按钮，操作失误影响工作效率，散热效果一般的问题。为实现上述目的，本技术采取的技术方案为：一种基于PLC的自动化电气控制台，包括上台体、下台体和操作台，所述上台体的前侧设置有显示器，所述上柜体的后侧设置有散热装置，所述上台体的底部连接有操作台，所述操作台顶部安装有保护罩壳，所述保护罩壳的侧壁开有通孔，所述通孔内插接有隔板，所述操作台的底部连接有下台体，所述下台体的左侧壁设置有外接电源，所述下台体的右侧壁设置有处理器，所述下台体的底部四角处安装有防滑支腿。进一步的，所述下台体的前侧铰接有柜门，所述柜门的右侧设置有抽屉，所述柜门上设置有把手a，所述把手a的右侧设置有锁件，所述抽屉的前侧设置有把手b。进一步的，所述散热装置包括通孔、排风扇、过滤网、固定轴和温度传感器，所述通孔内安装有过滤网，所述过滤网中间处与固定轴一端连接，所述固定轴的另一端连接有排风扇，所述排风扇的前侧设...

【技术保护点】

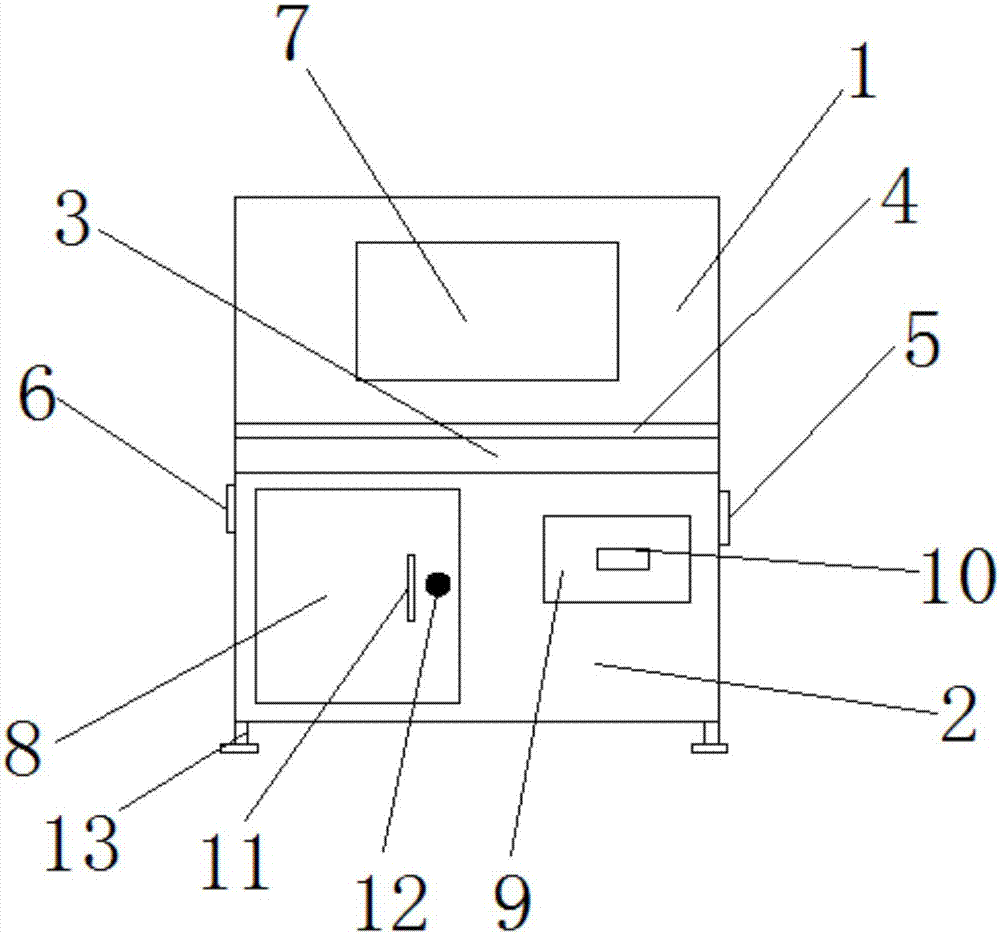

一种基于PLC的自动化电气控制台，包括上台体(1)、下台体(2)和操作台(3)，其特征在于：所述上台体(1)的前侧设置有显示器(7)，所述上台体(1)的后侧设置有散热装置(14)，所述上台体(1)的底部连接有操作台(3)，所述操作台顶部安装有保护罩壳(4)，所述保护罩壳(4)的侧壁开有通孔(16)，所述通孔(16)内插接有隔板(15)，所述操作台(3)的底部连接有下台体(2)，所述下台体(2)的左侧壁设置有外接电源(6)，所述下台体(2)的右侧壁设置有处理器(5)，所述下台体(2)的底部四角处安装有防滑支腿(13)。

【技术特征摘要】
1.一种基于PLC的自动化电气控制台，包括上台体(1)、下台体(2)和操作台(3)，其特征在于：所述上台体(1)的前侧设置有显示器(7)，所述上台体(1)的后侧设置有散热装置(14)，所述上台体(1)的底部连接有操作台(3)，所述操作台顶部安装有保护罩壳(4)，所述保护罩壳(4)的侧壁开有通孔(16)，所述通孔(16)内插接有隔板(15)，所述操作台(3)的底部连接有下台体(2)，所述下台体(2)的左侧壁设置有外接电源(6)，所述下台体(2)的右侧壁设置有处理器(5)，所述下台体(2)的底部四角处安装有防滑支腿(13)。2.根据权利要求1所述的基于PLC的自动化电气控制台，其特征在于：所述下台体(2)的前侧铰接有柜门(8)，所述柜门(8)的右侧设置有抽屉(9)，所述柜门(8)上设置有把手a(11)，所述把手a(11)的右侧设置有锁件(12)，所述抽屉(9)的前侧设置有把手b(10...
